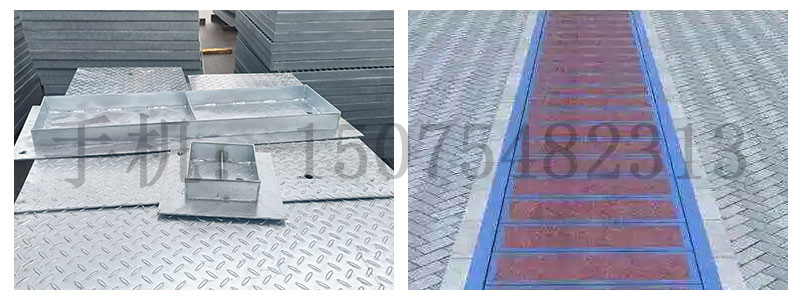

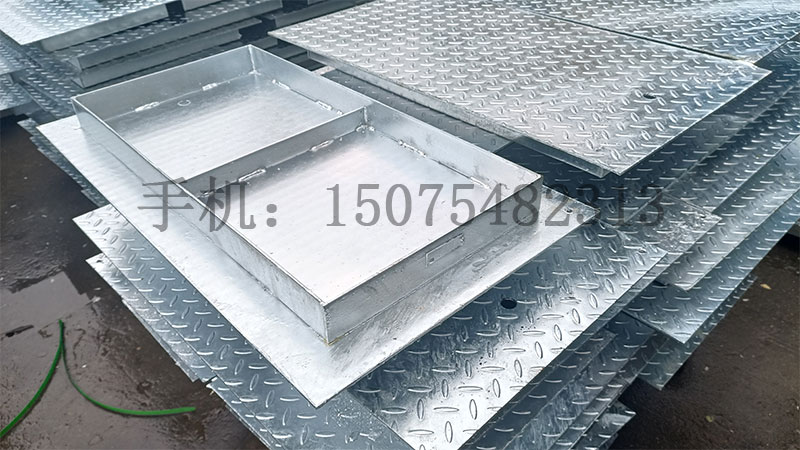

金属型电缆沟钢盖板是以3mm、4mm、5mm、6mm、8mm等厚度的花纹板为覆面板,以扁钢、角钢、槽钢等钢材为肋板交叉焊接而成的一种金属制品。肋板的布置方式一般有口字型、日字型、田字型、X型、格栅型等方式。
电缆沟盖板一般采用热镀锌的表面处理,其防腐能力强、耐摩擦,是最耐用的一种表面处理方式,除去热镀锌表面处理以外还可以选择防锈漆,此种方式可以与地坪漆颜色一致或者选择较为艳丽的颜色以起到警示或者装饰的作用。
在没有预留沿口的电缆沟肋板一般向内6公分处焊接,做止推板的作用,在有预留沿口的电缆沟一般肋板在最边沿焊接,以达到盖板和地面持平的效果。肋板焊接一般采用间断焊接而非满焊,以防止焊接过程中引起的变形。
电缆沟盖板花纹板表面通常两端开直径22mm的圆孔,以方便检修时打开,也可以预留把手。
电缆沟钢盖板设计选型可参考图集02J331-地沟及盖板、07J912-1-变配电所建筑构造等图集
